Compás

Es un instrumento que sirve para trazar círculos o arcos de circunferencia. Además, se puede utilizar como herramienta para registrar distancias.

El compás ha sido un símbolo que desde su creación fue asociado a la presencia de perfección y medida, esto se debe a su capacidad de crear trazos limpios y realizar cálculos precisos.

Gracias a tan preciso y útil artefacto, los griegos fueron capaces de construir la mayoría de sus figuras, que aún son apreciadas como patrimonio artístico e histórico por su acabado.

Origen

Alrededor del año 1597, el astrónomo, ingeniero y genio, inventor de muchas maravillas modernas, Galileo Galilei diseñó y armó el compás de la historia, con fines militares.

Éste fue usado en primera instancia para calcular, modificar y graduar la trayectoria parabólica del cañón. Es creado a la par de la geometría misma, ambos datan en el siglo III a. C.

Compás griego de Murgantina (Sicilia). Siglo V a.C.



Su función en la cartografía

Cálculos sobre una carta náutica (2007).

En Cartografía se utiliza para medir distancias, las mismas se pueden tomar en un mapa utilizando compases con dos puntas. La bisagra se ajusta de tal manera que la distancia entre las puntas en el mapa representa una cierta distancia en la realidad, y contando cuántas veces el compás se ajusta entre dos puntos en el mapa se puede medir la distancia entre los puntos calculados. También es un instrumento que se utiliza en el dibujo técnico. Para una elaboración de un buen plano, dibujo; en el área cartográfica es necesario un compás de buena calidad, ya que de gran manera son necesarios para la precisión de estos trabajos.



Como se utiliza el compás

El compás es una herramienta totalmente imprescindible para cualquier trabajo de dibujo, ya que nos permite trazar circunferencias perfectas de una forma práctica y fácil.

Si nunca en tu vida has tocado este instrumento o has trabajado con él (algo que es muy raro, ya que, en la mayoría de los estudios académicos intermedios nos enseñan a usarlo en las materias de matemática), esto puede resultar algo muy difícil.

Sin embargo, aquí explicaremos cómo usarlo de manera fácil y rápida:

1. Medición utilizando compás: Normalmente, los compases tienen dos brazos unidos por una bisagra que ayuda a precisar y ajustar el tamaño y una punta afilada de metal con la que se sujeta el papel.

2. Precisar el tamaño de la circunferencia: Con la bisagra del compás podrás cerrar o abrir los brazos de éste para plasmar la longitud del radio en el círculo.

3. Marcar el centro de la circunferencia: Debemos clavar en el centro del área donde trabajemos la punta metálica con delicadeza, para así determinar bien el trazado de la órbita.

4. Trazar el círculo: Sabiendo la longitud del radio y ya marcado el centro con la punta metálica, debemos ceñir con delicadeza ésta para que el compás no se mueva.

Seguidamente, rotar el otro brazo del mismo alrededor de la punta, realizando así una excelente circunferencia.

Solo debemos encontrar el centro y un punto sin sitio determinado, para así conseguir un círculo exacto y preciso.

Transportador

El transportador es un instrumento utilizado para medición de ángulos. Te será útil tanto para medir como para crear el ángulo que se constituye en las dos caras de una pieza. Es muy útil para trasladar medidas de un sitio a otro, y su escala está en grados (º).

Además, posee una regla graduada que son utilizadas en dibujo técnico, normalmente un transportador está fabricado en poliestireno, siendo de dos tipos según el diseño de su borde. Las de borde recto pueden utilizarse con lápices o bolígrafos de tinta densa, mientras que cuando se utilizan plumas técnicas el borde tiene que ser escalonado para impedir que la tinta se disperse por capilaridad entre el papel y la regla (produciendo lo que en la jerga de los delineantes se conocía como una "barba", o de forma más común, un "borrón").

¿Para qué funciona?

El transportador te permite medir y confeccionar ángulos. Este instrumento es muy útil para fabricar elementos con todo tipo de ángulos, en especial si no son rectos. También se utiliza para copiar un ángulo de un determinado sitio y trasladarlo.

Es una herramienta que se utiliza en matemáticas, geometría, cartografía, astronomía, carpintería, en la náutica y en otras áreas.

Su función en el campo de la cartografía

Geógrafos, cartógrafos y topógrafos militares utilizan transportadores para determinar la dirección angular entre dos puntos situados en un mapa bidimensional. Cabe señalar que, se utiliza para elaborar polígonos cerrados.

En la cartografía se utiliza más que todo en la Orientación; y en sentido particular, es la que se ocupa de responder al problema de "hacia dónde" queda determinado lugar, ya sea un punto al que debemos ir, un punto que estamos viendo, o determinado punto cardinal. Es decir, se ocupa del problema de las direcciones angulares.

Cuando hablamos de direcciones, estas pueden ser de tres tipos:

Azimut

Se cuenta desde la línea base Norte, cuyo valor en grados es de 0 hasta los 360 nuevamente en el Norte, recorriendo el círculo del horizonte en sentido directo.

El Este corresponde a un valor de 90 grados, el S 180°, el W 270° hasta que llega nuevamente al Norte (360°).

Contrazimut

Dirección diametralmente opuesta al Azimut, cuando es menor de 180°, el azimut se suma a 180 para obtener el contrazimut.

Ejemplo:

Si el Azimut es de 75°, el Contrazimut era de 255°. Cuando es mayor de 180° se le restan los 180 .

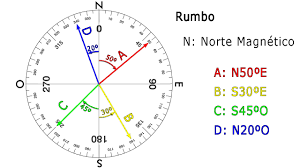

Rumbo

Expresa una dirección como un ángulo medido desde una línea base Norte ---> Sur.

Para escribir o expresar el valor angular de una dirección Rumbo se requieren tres elementos:

• La línea base desde la cual se mide N--->S.
• El valor angular de 0° a 90°.
• La dirección en la cual se movió el ángulo.

Como acabamos de ver, las herramientas de que nos valemos para determinar las direcciones son el goniómetro o transportador para la dirección cartográfica, y la brújula para la dirección magnética; el transportador cumple un papel fundamental en esto. Si solo deseamos practicar, al confeccionar los gráficos manualmente se usa el transportador para medir, regla, lápiz, hoja milimetrada u hoja de rayas o en blanco.

Tipos de transportador

• Simples o semicirculares: Es una herramienta básica para medir ángulos. Se compone de un semicírculo dividido en 180º y se utiliza con una regla (adherida o separada) que gira sobre el centro de dicho semicírculo, la cual puede establecerse en una posición específica debido a un tornillo o un marcador.

• Universales o circulares: También llamado goniómetro, tiene las mismas bases que el transportador simple, solo que se completan los 360º, y admite un campo de uso más amplio a la vez que mayor descripción de los ángulos.

Tipos de transportadores para ángulos profesionales

• Transportador de ángulos metálico.
• Transportador de ángulos carpintero.
• Transportador de ángulos náutico.
• Transportador de ángulos digital.

Para finalizar, estos dos instrumentos se han usado en numerosas aplicaciones, aunque en algunas de ellas (como las matemáticas, el dibujo técnico o la navegación), en su momento fueron de gran utilidad, sin embargo, han sido sustituidos por modernos sistemas electrónicos que permiten reemplazarlo con ventaja en la pantalla de un ordenador. Es importante mencionar que, todavía se sigue utilizando en la educación como elementos didáctico y de aprendizaje, de hecho continua siendo una herramienta útil en diversas actividades artísticas o artesanales.

Referencias bibliográficas

Julián Pérez Porto y Ana Gardey. Publicado: 2016. Actualizado: 2018.  Definición de compás. Definicion.de [En línea]. (Consultado: 19-10-21). Recuperado de: https://definicion.de/compas/

Instrumentos de medición (s.f.). Compás. instrumentosdemedicion.org [En línea]. (Consultado: 19-10-21). Recuperado de: https://instrumentosdemedicion.org/angulos/compas/#Que_es_un_compas

Rosario C. (1993). Transportador. es.wikpedia.org  [En línea]. (Consultado: 19-10-21). Recuperado de: https://es.m.wikipedia.org/wiki/Transportador.

Ríos India (2021). Orientación (Tema de semestre). Universidad Autónoma de Chiriquí, ciudad de David, provincia de Chiriquí, Panamá. (Consultado: 19-10-21). Recuperado de: https://drive.google.com/file/d/1_svicMKbdGpsP9K2j6_rMs5Q56ih0Z5u/view

Transportador Instrumento de Medición (2021). Instrumento que mide ángulos en grados. es.wikipedia.org [En línea]. [Consulta: 19-10-21]. Recuperado de: https://es.m.wikipedia.org/wiki/Transportador
